Принцип работы
В системе используется технология адсорбции под давлением (PSA), в которой в качестве сырья используется сжатый воздух, а также достигается разделение и очистка за счет селективной адсорбции кислорода и азота углеродными молекулярными ситами.
Очищенный сжатый воздух поступает в адсорбционную башню А; под давлением кислород и некоторые примесные газы адсорбируются молекулярными ситами, а азот покидает колонну и поступает в следующий резервуар для продукта для хранения. Когда адсорбционная колонна А приближается к насыщению, система управления автоматически переключает клапаны, направляя часть полученного газа на продувку и регенерацию адсорбционной колонны Б, тем самым высвобождая ранее адсорбированный кислород. В двух башнях попеременно выполняются циклы адсорбции и регенерации; в сочетании с балансирующим и буферным действием буферного резервуара выше по потоку и резервуара для продукта ниже по потоку это обеспечивает непрерывную, стабильную и-подачу азота высокого качества.
Работа системы централизованно управляется единой системой управления с скоординированным взаимодействием между подразделениями, что обеспечивает эффективную работу всей технологической цепочки-от очистки источника воздуха до выпуска готового азота.
Особенности продукта

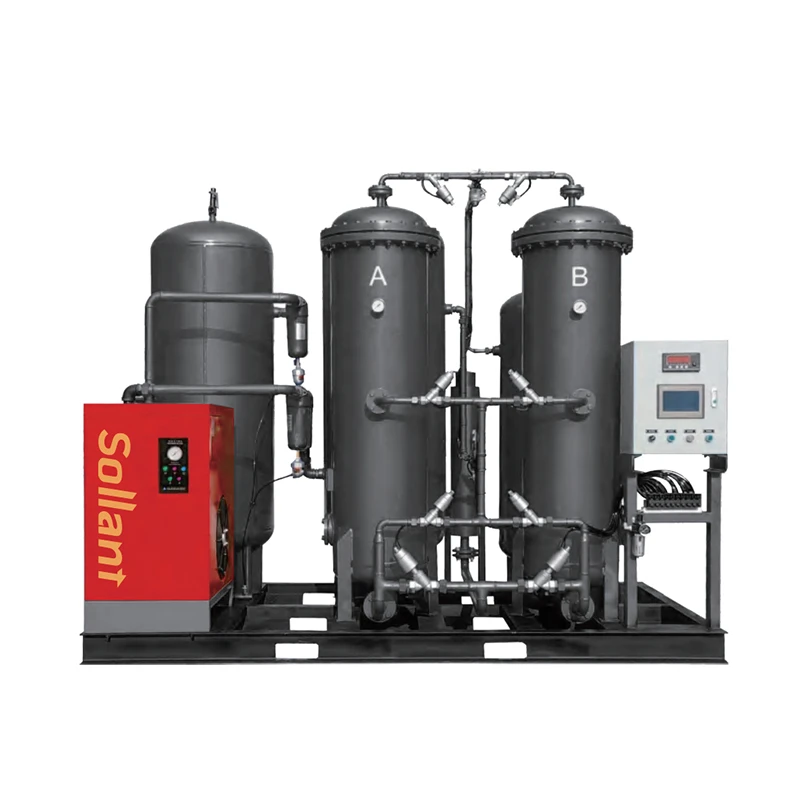

Интегрированный дизайн
Объединяет систему очистки сжатого воздуха, буферные резервуары для азота (вход/выпуск) и генератор азота PSA в единый блок. Он прост в установке,-требуется только простое подключение к источнику сжатого воздуха-и обеспечивает стабильную подачу азота высокой-чистоты с низкой точкой росы.
Гибкая конфигурация
Блок очистки сжатого воздуха может быть гибко оснащен рефрижераторными осушителями, прецизионными фильтрами или влагопоглотительными осушителями в соответствии с различными сценариями использования воздуха и требованиями к качеству. Их можно комбинировать и устанавливать на одной раме, обеспечивая различные условия эксплуатации: от общепромышленных применений до условий, требующих высокой сухости, что действительно обеспечивает конфигурацию по-требованию.
Высокая интеграция
Объединяет несколько независимо расположенных устройств в единое целое, используя централизованную систему управления. Установки работают вместе в тандеме, обеспечивая комплексное управление всем процессом от очистки источника воздуха до производства азота, максимизируя общую производительность установки.
Энергосбережение с переменной частотой
Оснащенный интеллектуальной системой регулирования частоты, он может автоматически отслеживать изменения нагрузки на выходной воздух и регулировать рабочую нагрузку системы в режиме реального времени. Независимо от того, происходит ли это в периоды пикового потребления газа, периоды вне-пиковой нагрузки или периоды прерывистого потребления газа, оборудование может работать на наиболее экономичном уровне энергопотребления, достигая значительного-эффекта энергосбережения.

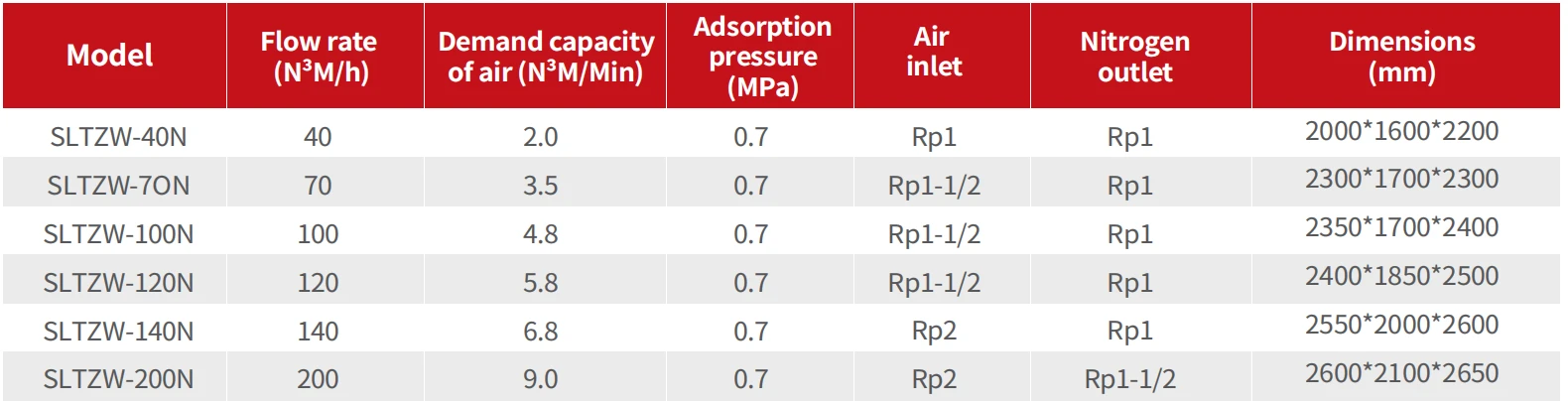

Технические характеристики комбинированного генератора азота
Преимущества основных компонентов
Конфигурация рефрижераторной сушилки:Оснащен охлаждаемой сушилкой и трехступенчатыми прецизионными фильтрами. достигает точки росы под давлением на выходе -20 градусов, что соответствует большинству общих промышленных требований.
Конфигурация адсорбционной сушилки:Имеет регенеративную адсорбционную сушилку с подогревом или без нагрева и многоступенчатые фильтры-; достигает точки росы под давлением на выходе от -40 до -60 градусов, что подходит для применений, требующих чрезвычайно сухого азота, таких как электронная, фармацевтическая и прецизионная обрабатывающая промышленность.
Система очистки и установка генерации азота имеют общий блок и оснащены встроенными трубопроводными соединениями, что сводит к минимуму промежуточные потери в трубопроводах и риск утечек воздуха.
Впускные/выходные буферные резервуары:Изготовлен из высококачественной-углеродистой или нержавеющей стали, объемы соответствуют конкретным условиям эксплуатации; эффективно гасит колебания давления во впускном и выпускном потоках, обеспечивая стабильную работу системы.
Установка по производству азота PSA:Имеет двойную-башенную структуру, в которой используются высококачественные-углеродные молекулярные сита и процесс упаковки с высокой-плотностью; высокоэффективные-распределители воздушного потока внутри башен обеспечивают оптимальную эффективность адсорбции, а узел пневматического клапана обеспечивает быстрое реагирование и надежное уплотнение.
